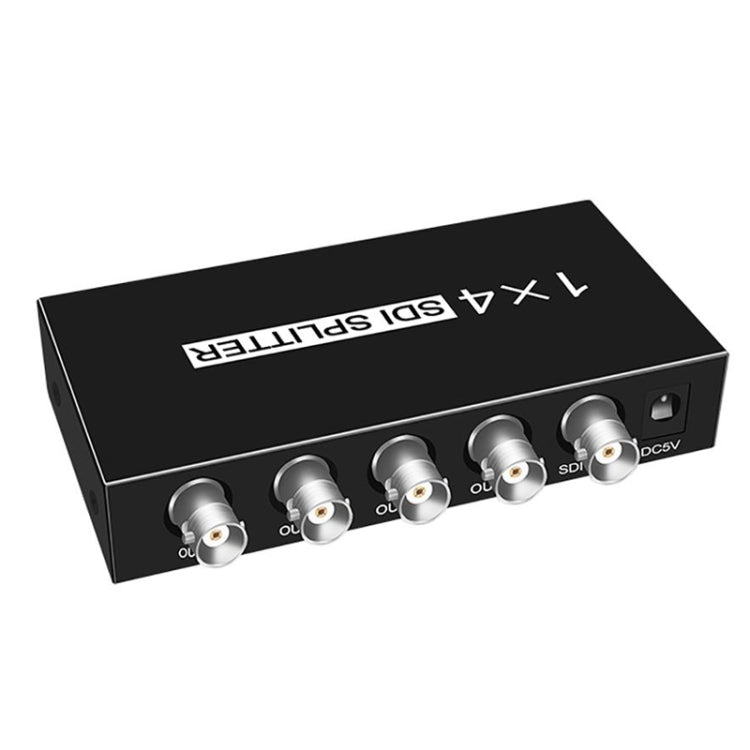

1 In 4 Out SD-SDI / HD-SDI / 3G-SDI Verteilverstärker Video SDI Splitter, 1 In 4 Out

1. SDI-Ausgangsschnittstelle: BNC SDI×2 SDI×4 SDI×8
2. SDI-Standard kompatibel: SMPTE 424M, SMPTE 292M und SMPTE 259M-C
3. SDI-Signalformat: SD-SDI HD-SDI 3G-SDI
4. Unterstützte SDI-Rate: 143-2970 MB/S
5. SDI-Impedanz: 75 Ohm
6. Auflösung: 480i 60Hz / 576i 50Hz / 720P 50Hz / 720P 60Hz / 1080i 50Hz / 1080i 60HZ / 1080P 24Hz 25Hz 30Hz 50Hz 60Hz
7. SDI-Signalausgangsamplitude: 800mVp-p
8. Abmessungen: 116 x 59 x 23mm

Installationsschritte:
1. Verbinden Sie die SDI-Eingangsschnittstelle über das Koaxialkabel mit der SDI-Signalquelle
2. Der SDI-Ausgang kann mit anderen Anzeigegeräten verbunden werden, die den SDI-Signaleingang unterstützen
3. Schalten Sie die Stromversorgung des Hosts ein, und das Gerät beginnt zu arbeiten

Funktionsbeschreibung:
1. SDI-Verteilungsfunktion: Verbinden Sie die Hardware gemäß den drei "Installationsschritten", und der SDI-Splitter beginnt normal zu arbeiten. Der SDI-Splitter unterstützt SD-SDI (270 Mbit/s), HD-SDI (1,485 Gbit/s) und Full-HD 3G-SDI (2,97 Gbit/s) Videoformat, SDI-Videoverteilung
2. Erweiterungsfunktion: Dieses Produkt unterstützt Kabellängen bis zu (Belden-1694A); SDI-Leitungseingangs- und Ausgangsentfernung: SD unterstützt 400 m, HD unterstützt 200 m, 3G unterstützt 100 m (theoretischer Wert, der spezifische Abstand hängt von der Qualität des Kabels ab)
3. Weitspannungsdesign: integriertes Weitspannungsdesign, Unterstützung von DC5V~36V Spannungseingang (Leistung bis zu 2W)
4. Intelligentes Design: Es verwendet reine Hardware-Verarbeitung zum Plug-and-Play und kann verschiedene SDI-Signale automatisch erkennen. Wenn ein gültiges SDI-Signal eingegeben wird, leuchtet die LED-Anzeige grün. Wenn kein Signal vorhanden ist oder das Signal nicht mit dem Standard übereinstimmt, erlischt die LED-Anzeige, was es für technische Kunden einfacher macht, das Problem zu beurteilen
