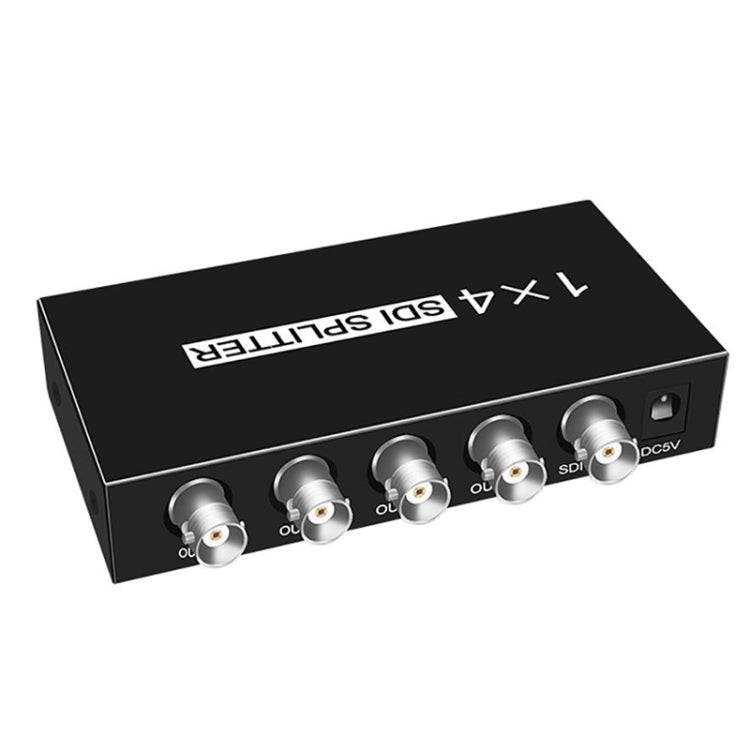

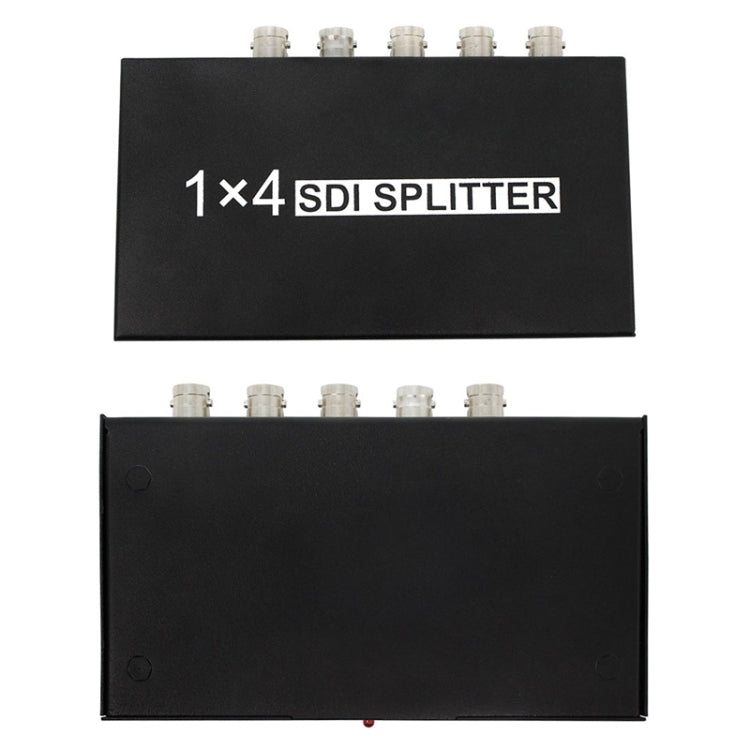

Amplificador distribuidor de video SDI 1 entrada 4 salidas SD-SDI / HD-SDI / 3G-SDI, 1 entrada 4 salidas

1. Interfaz de salida SDI: BNC SDI×2 SDI×4 SDI×8
2. Estándar SDI compatible: SMPTE 424M, SMPTE 292M y SMPTE 259M-C
3. Formato de señal SDI: SD-SDI HD-SDI 3G-SDI
4. Soporte de velocidad SDI: 143-2970MB/S
5. Impedancia SDI: 75 ohmios
6. Resolución: 480i 60Hz / 576i 50Hz / 720P 50Hz / 720P 60Hz / 1080i 50Hz / 1080i 60HZ / 1080P 24Hz 25Hz 30Hz 50Hz 60Hz
7. Amplitud de salida de señal SDI: 800mVp-p

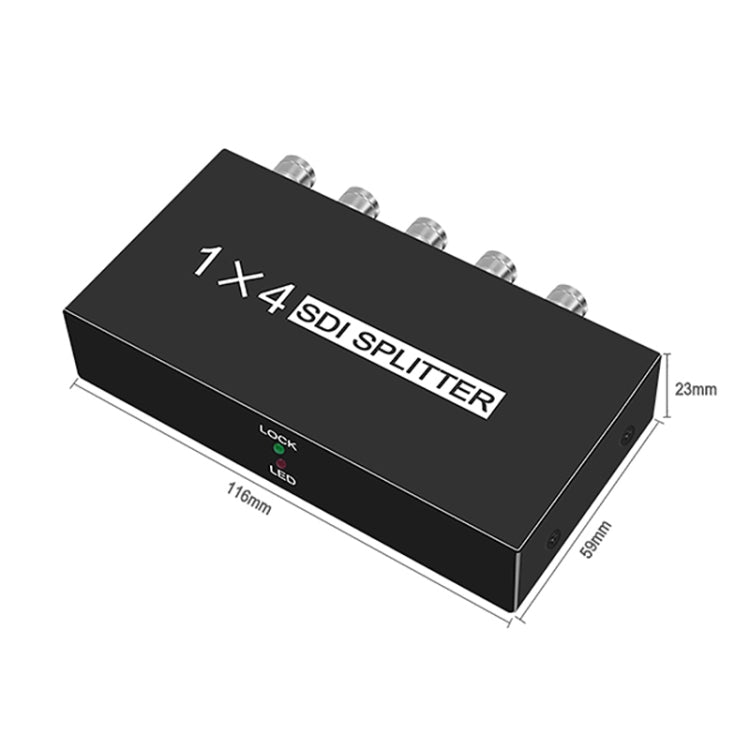

8. Dimensiones: 116 x 59 x 23mm

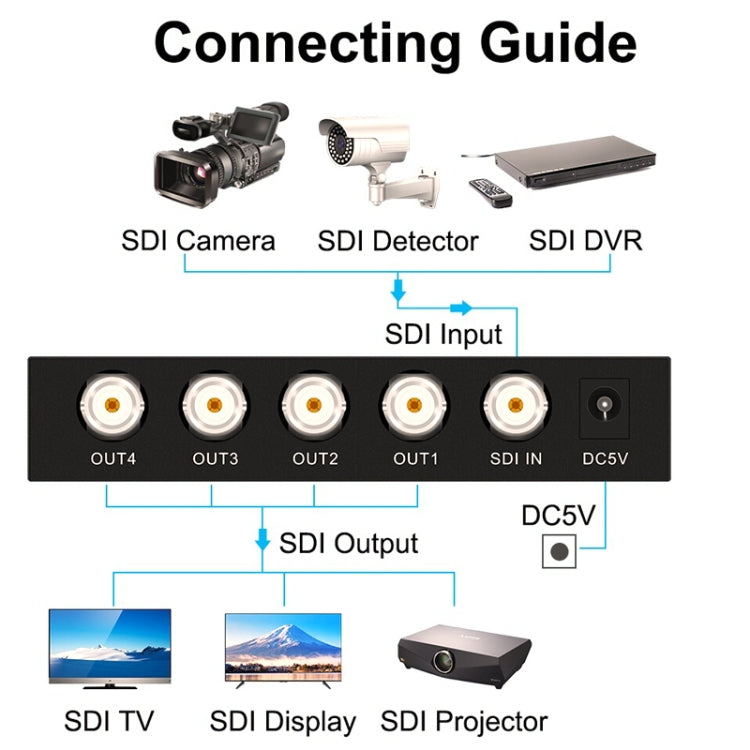

Pasos de instalación:
1. Conecte la interfaz de entrada SDI a la fuente de señal SDI a través del cable coaxial.
2. La salida SDI se puede conectar a otros dispositivos de visualización que admitan la entrada de señal SDI.
3. Encienda el host y la máquina comenzará a funcionar.

Descripción de la función:

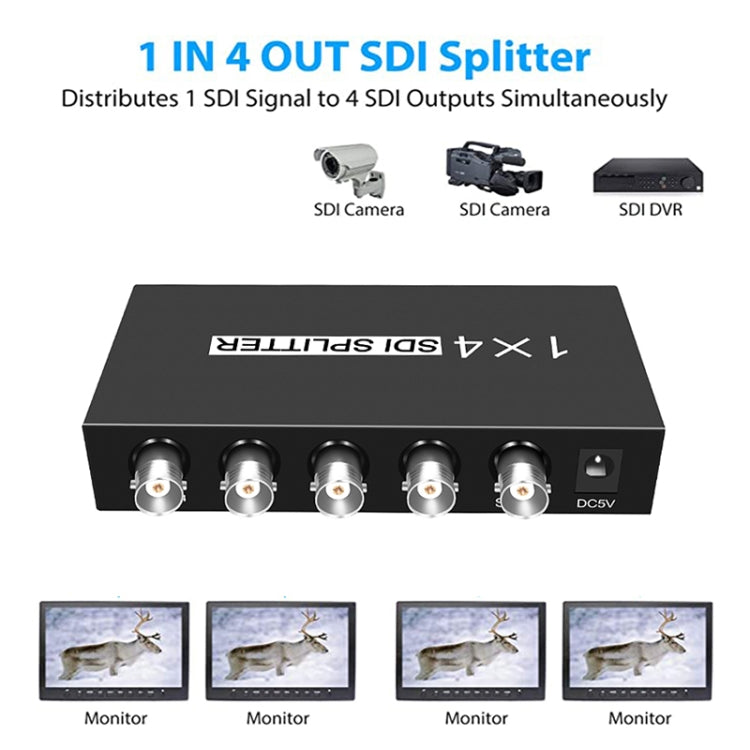

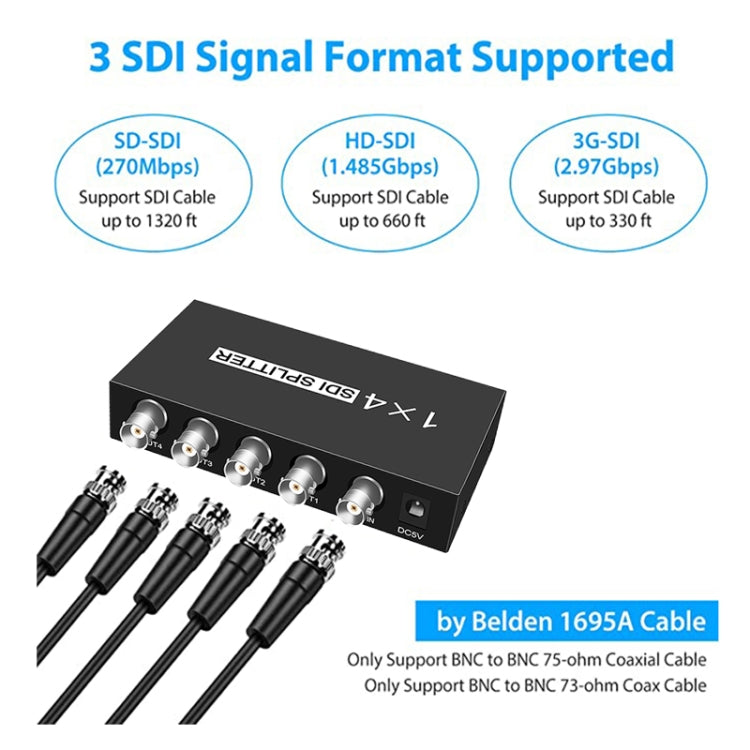

1. Función de distribución SDI: Conecte el hardware de acuerdo con los tres "pasos de instalación" y el divisor SDI comenzará a funcionar normalmente. El divisor SDI admite SD-SDI (270Mbps), HD-SDI de alta definición (1.485Gbps) y 3G-SDI de alta definición completa (2.97 Gbps), distribución de video SDI.
2. Función de extensión: Este producto admite una longitud de cable de hasta (Belden-1694A); Distancia de entrada y salida de línea SDI: SD admite 400m, HD admite 200m, 3G admite 100m (valor teórico, la distancia específica está relacionada con la calidad del cable).

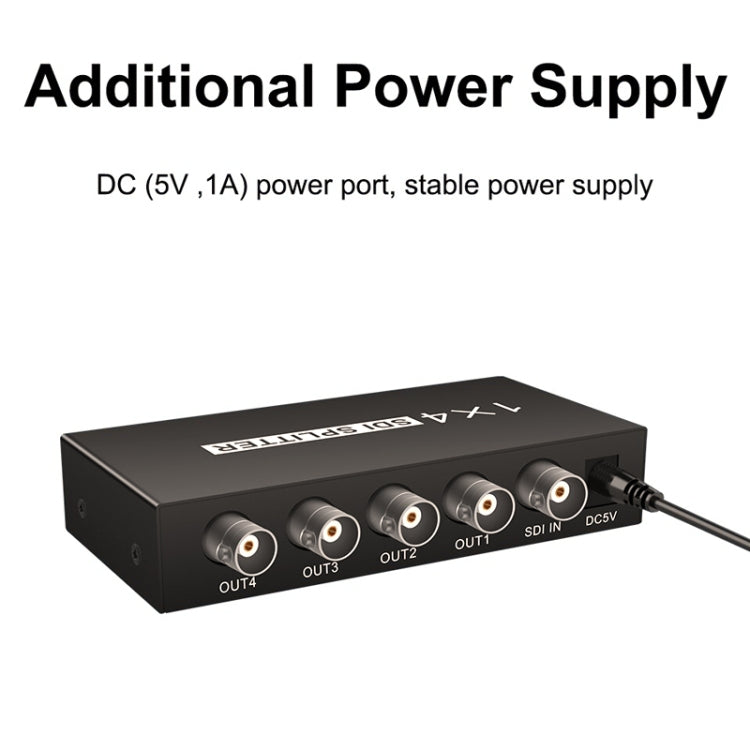

3. Diseño de voltaje amplio: diseño de voltaje amplio incorporado, admite entrada de voltaje DC5V~36V (potencia de hasta 2W).

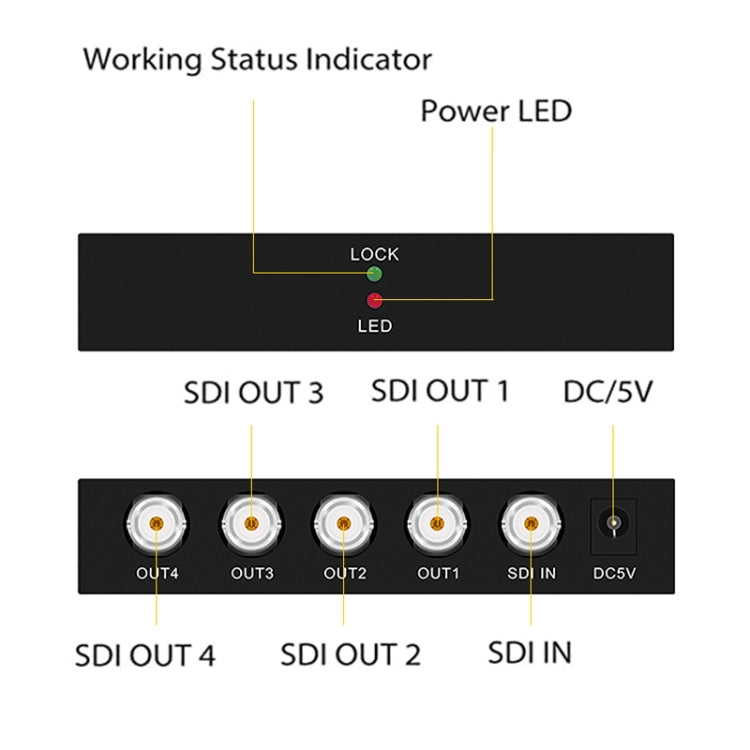

4. Diseño inteligente: Adopta procesamiento de hardware puro plug and play, y puede detectar automáticamente diferentes señales SDI. Cuando se ingresa una señal SDI válida, el indicador LED se mostrará en verde. Si no hay señal o la señal no es consistente con el estándar, el indicador LED se apagará, lo que facilitará a los clientes de ingeniería juzgar el problema.
