Divisor de vídeo SDI con amplificador de distribución 1 entrada 8 salidas SD-SDI / HD-SDI / 3G-SDI, 1 entrada 8 salidas

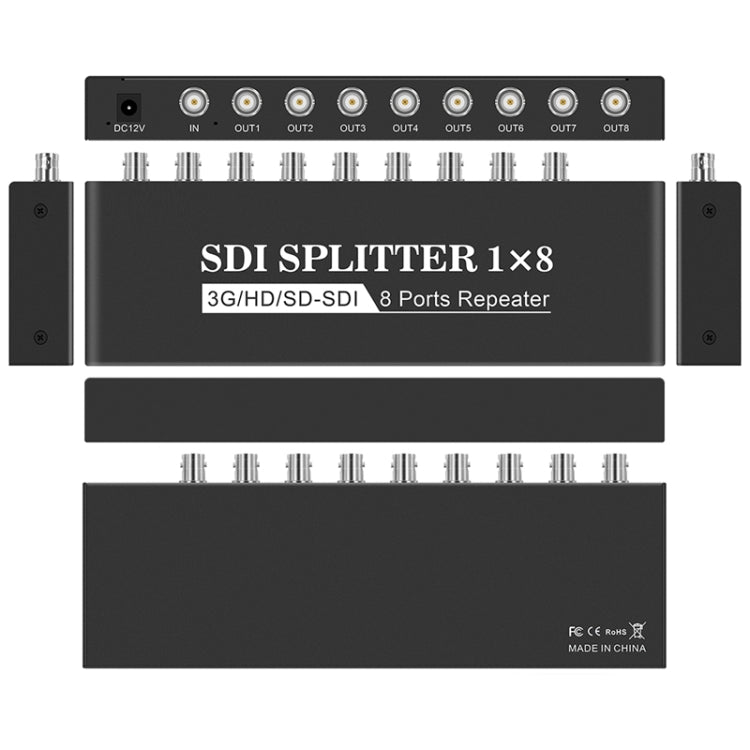

1. Interfaz de salida SDI: BNC SDI×2 SDI×4 SDI×8
2. Estándar SDI compatible: SMPTE 424M, SMPTE 292M y SMPTE 259M-C
3. Formato de señal SDI: SD-SDI HD-SDI 3G-SDI
4. Soporte de velocidad SDI: 143-2970 MB/S
5. Impedancia SDI: 75 ohmios
6. Resolución: 480i 60Hz / 576i 50Hz / 720P 50Hz / 720P 60Hz / 1080i 50Hz / 1080i 60HZ / 1080P 24Hz 25Hz 30Hz 50Hz 60Hz
7. Amplitud de salida de señal SDI: 800mVp-p

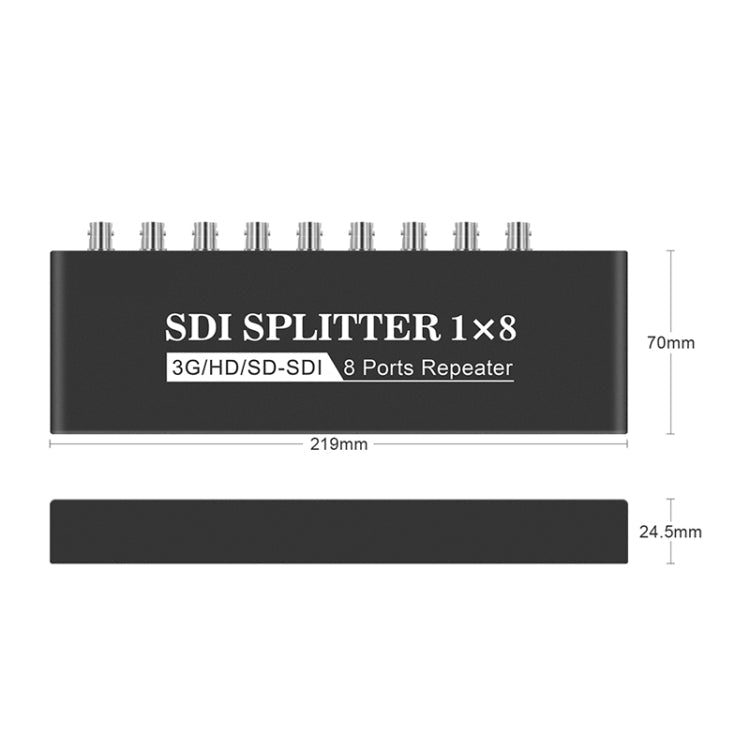

8. Dimensiones: 219 x 70 x 24,5 mm

Pasos de instalación:

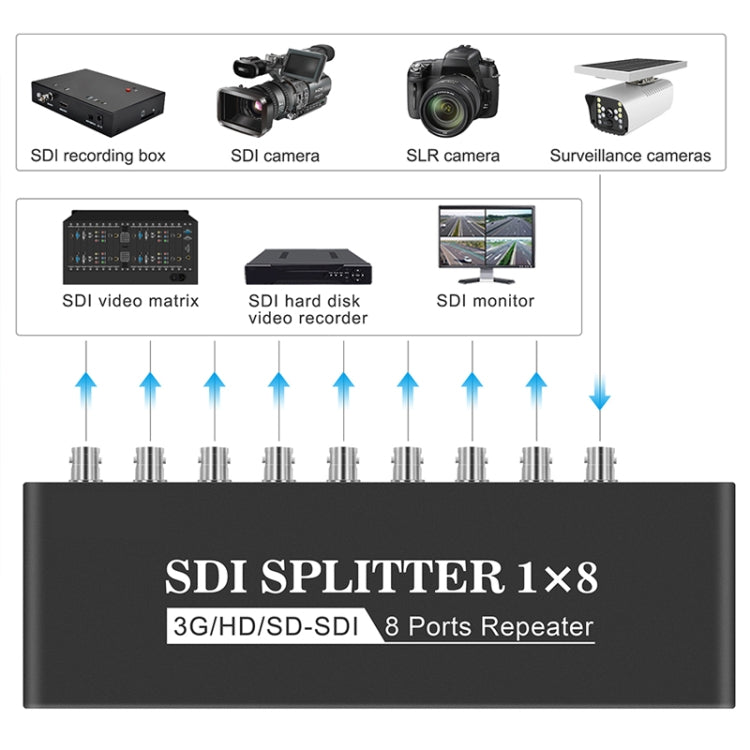

1. Conecte la interfaz de entrada SDI a la fuente de señal SDI a través del cable coaxial
2. La salida SDI se puede conectar a otros dispositivos de visualización que admitan entrada de señal SDI
3. Encienda la alimentación del host y la máquina comenzará a funcionar

Descripción de la función:

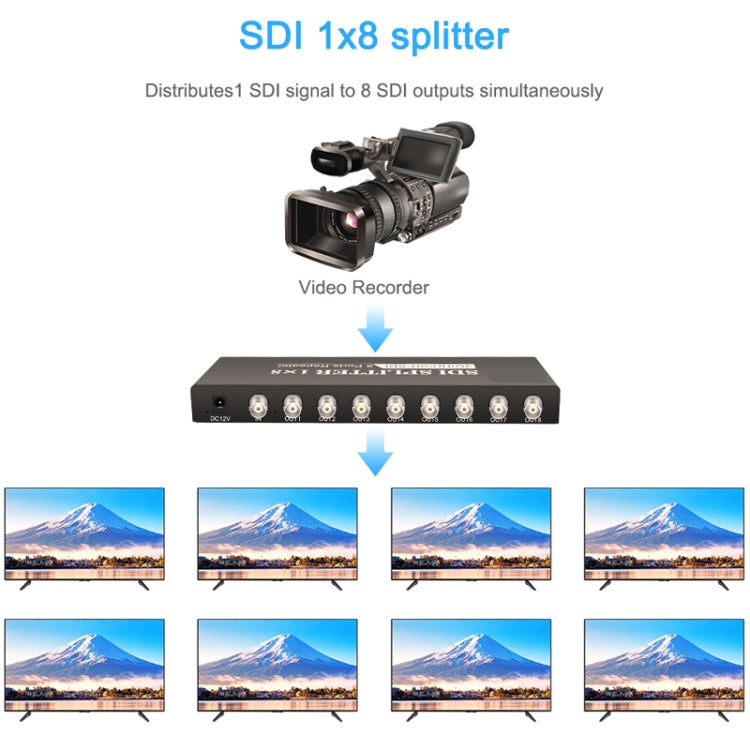

1. Función de distribución SDI: conecte el hardware de acuerdo con los tres "pasos de instalación", y el divisor SDI comenzará a funcionar normalmente. El divisor SDI es compatible con SD-SDI (270 Mbps), HD-SDI (1,485 Gbps) de alta definición y formato de video 3G-SDI (2,97 Gbps) Full HD, distribución de video SDI.
2. Función de extensión: este producto admite una longitud de cable de hasta (Belden-1694A); distancia de entrada y salida de línea SDI: SD admite 400 m, HD admite 200 m, 3G admite 100 m (valor teórico, la distancia específica está relacionada con la calidad del cable)
3. Diseño de voltaje amplio: diseño de voltaje amplio incorporado, admite entrada de voltaje DC5V~36V (potencia de hasta 2W)

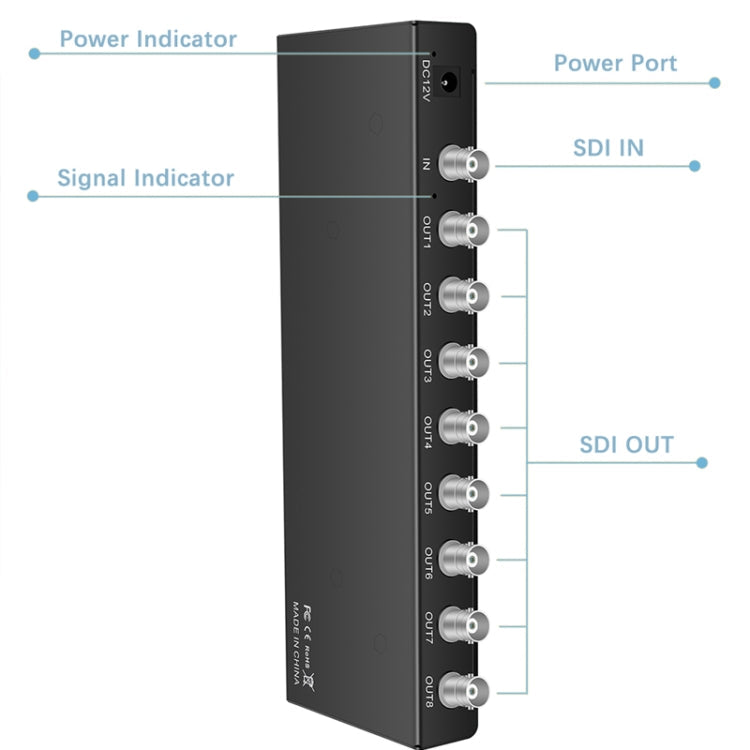

4. Diseño inteligente: adopta un procesamiento de hardware puro para enchufar y usar, y puede detectar automáticamente diferentes señales SDI. Cuando se ingresa una señal SDI válida, el indicador LED mostrará verde. Si no hay señal o la señal no es consistente con el estándar, el indicador LED se apagará, lo que facilita a los clientes de ingeniería juzgar el problema.
